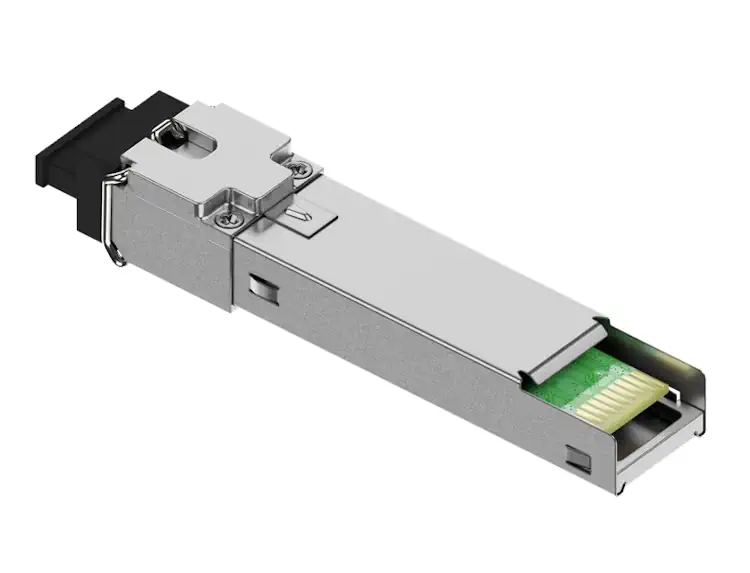

Оптический трансивер формата SFP — это маленький металлический коробок с лазером и фотоприёмником внутри, который вставляется в порт коммутатора, роутера или медиаконвертера и превращает электрический сигнал в световой. Без этой детали невозможно соединить два устройства по оптоволокну на расстояние больше ста метров. Рынок наводнён десятками моделей, и на первый взгляд все они одинаковые, только цены разнятся в разы.
Когда сетевой инженер или домашний энтузиаст сталкивается с задачей соединить два здания или этажа, первым делом встаёт вопрос о выборе правильного модуля. В большинстве случаев для магистральных линий и межэтажных соединений используют SFP модуль одномодовый, который работает на длине волны 1310 или 1550 нанометров и передаёт сигнал на десятки километров. Такой модуль дороже многомодового, но без него не обойтись, если расстояние превышает 500 метров. При этом совместимость с оборудованием важнее бренда: один и тот же трансивер может отказаться работать в коммутаторе другого производителя из-за программной блокировки.
Что такое SFP и почему он стал стандартом
SFP расшифровывается как Small Form-factor Pluggable — компактный сменный модуль. Его предшественники были громоздкими и припаивались к плате, а этот формат позволяет менять оптику за секунды, не выключая оборудование. Стандарт прижился настолько, что сегодня SFP-порты есть в коммутаторах, маршрутизаторах, серверах, медиаконвертерах и даже в некоторых промышленных контроллерах.
Главная прелесть SFP в универсальности: один и тот же порт может работать и с медным кабелем, и с оптикой, нужно лишь вставить соответствующий модуль. Скорости варьируются от 100 Мбит/с до 1 Гбит/с у классического SFP, а у усовершенствованного SFP+ — до 10 Гбит/с. Для большинства корпоративных и операторских сетей именно SFP остаётся рабочей лошадкой: он дёшев, надёжен и предсказуем.
Одномод и многомод: в чём разница на пальцах
Оптическое волокно бывает одномодовым и многомодовым. Одномодовое волокно тоньше человеческого волоса и позволяет свету распространяться по одному пути, что даёт дальность до 80 километров и выше. Многомодовое волокно толще, свет в нём отражается от стенок под разными углами, поэтому сигнал затухает быстрее, и дистанция ограничивается 300–500 метрами. Отсюда и разница в модулях: для одномода нужны лазеры с узким лучом, для многомода — более дешёвые светодиоды с широким.
Многомодовые SFP обычно работают на длине волны 850 нм и маркируются как SR (Short Reach). Одномодовые используют 1310 нм (LR — Long Reach) или 1550 нм (ER/ZR — Extended Reach). Существуют также модули WDM, которые позволяют по одному волокну передавать два сигнала на разных длинах волн, и это отдельная история для экономии оптического кабеля.
Как читать маркировку SFP модуля
На корпусе модуля всегда есть наклейка с техническими данными. Понимание этих сокращений уберегает от ошибочных заказов. Стандартная маркировка включает скорость, тип волокна, длину волны и дальность: например, 1000BASE-LX — гигабитный модуль для одномода с дальностью до 10 км, 1000BASE-SX — для многомода до 550 метров, 10GBASE-LR — десятигигабитный для одномода до 10 км. Буквы S и L указывают на короткую и длинную дистанцию, а цифры в нанометрах — на рабочую длину волны.
Тип разъёма тоже важен. Большинство SFP используют разъём LC — маленький квадратный коннектор с защёлкой. Встречаются модули с SC — более крупным разъёмом, который часто стоит на старых оптических патч-панелях. Переходники существуют, но лучше сразу брать модуль под тот тип патч-корда, который проложен.
Цифровая диагностика: зачем модулю мозги
Многие современные SFP имеют встроенный микроконтроллер, который отслеживает температуру, напряжение, ток лазера и оптическую мощность на приёме и передаче. Эта функция называется DDM (Digital Diagnostics Monitoring) или DOM. Она позволяет через интерфейс коммутатора посмотреть, не деградирует ли лазер, не перегревается ли модуль, не запылился ли разъём. Для обслуживания больших сетей такая диагностика бесценна: можно заранее увидеть, что модуль умирает, и заменить его до аварии.
Совместимость с оборудованием: камень преткновения
Крупные производители сетевого оборудования — Cisco, HP, Juniper, MikroTik и другие — часто блокируют использование чужих SFP модулей. Коммутатор считывает EEPROM модуля, где записан вендорский код, и если код не совпадает, порт отключается или выдаёт предупреждение. Это делается ради гарантии совместимости и, конечно, ради продажи собственных дорогих трансиверов.
Рынок ответил появлением совместимых модулей с перепрограммируемой EEPROM. Такие модули кодируются под конкретного производителя и работают как родные. Цена при этом в разы ниже, а качество у проверенных поставщиков не уступает оригиналу. Покупая совместимый модуль, важно указать модель коммутатора или роутера, чтобы продавец записал нужный вендорский код. В противном случае порт просто не увидит модуль.
Как проверить совместимость до покупки
Надёжнее всего свериться со списком поддерживаемых модулей на сайте производителя оборудования, но эти списки часто неполные. Практика показывает: если модуль физически вставляется в порт и распознан как SFP, проблема обычно в программной блокировке. Лечится либо перекодировкой модуля, либо использованием официального трансивера. Для домашних и небольших офисных сетей совместимые модули — разумный компромисс, для критичных корпоративных сегментов лучше не рисковать.
Установка и подключение: пошагово без лишних слов
Установка SFP модуля не требует специальных навыков, но есть нюансы. Перед вставкой снимите защитную заглушку с оптического порта модуля и с патч-корда. Заглушки не выбрасывайте — они пригодятся, если модуль нужно будет извлечь и хранить. Вставляйте модуль до щелчка, без перекосов. На корпусе есть выемка, которая совпадает с ключом в порту, так что перевернуть невозможно.
Оптический патч-корд подключается только после установки модуля. Разъём LC вставляется аккуратно, до щелчка защёлки. Нельзя заглядывать в работающий лазерный порт: излучение невидимо и может повредить зрение. После подключения на коммутаторе должен загореться индикатор линка. Если индикатор молчит, проверьте, не перепутаны ли передача и приём: в дуплексном патч-корде два волокна должны быть скрещены между устройствами.
Извлечение модуля из порта
Перед извлечением отключите оптический патч-корд, затем нажмите на рычажок-защёлку на модуле и потяните его наружу. Некоторые модули имеют дополнительную скобу, которую нужно отвести в сторону. Не выдёргивайте модуль за корпус насильно: если он не идёт, проверьте, полностью ли отжата защёлка. Храните извлечённый модуль с заглушками на оптическом порту, иначе пыль осядет на линзе и соединение ухудшится.
Типичные проблемы и как их решать
Самая частая жалоба — «модуль не определяется». Коммутатор не видит SFP, порт остаётся в состоянии down. Причины: несовместимость с оборудованием, грязный оптический порт, повреждённый модуль или неправильная установка. Начните с визуального осмотра: нет ли погнутых контактов, вставлен ли модуль до конца. Попробуйте вставить его в другой порт — если заработает, дело в конкретном порту.
Вторая распространённая проблема — низкая оптическая мощность на приёме. Если связь нестабильна или теряется, проверьте в диагностике значения Rx power. Если мощность ниже -20 dBm, нужно искать потери: плохой разъём, перегиб волокна, загрязнение. Протрите торцы коннекторов специальной безворсовой салфеткой со спиртом. Пыль на линзе модуля убирают специальной ручкой-чистяком для LC разъёмов.
Перегрев модуля — редкость, но встречается в плохо вентилируемых стойках. Если DDM показывает температуру выше 70 градусов, модуль может отключаться. Обеспечьте обдув оборудования, проверьте, не заблокированы ли вентиляционные отверстия. Некоторые коммутаторы имеют настройку порога отключения при перегреве — разумно выставить его с запасом.
Выбор SFP модуля: на что смотреть в первую очередь
При заказе оптического трансивера эксперт советует отвечать на четыре вопроса: какая скорость нужна, какой тип волокна уже проложен, какое расстояние необходимо покрыть и с каким оборудованием модуль должен работать. Ответы на них сужают выбор до двух-трёх моделей. Дальше останется свериться с бюджетом и репутацией поставщика.
Скорость не всегда очевидна. Если коммутатор имеет SFP-порты с поддержкой 1G, а не SFP+, то модуль 10G не встанет или будет работать на пониженной скорости. Проверьте документацию порта перед покупкой. Для расстояния до 300 метров хватит многомода с длиной волны 850 нм, для 10 км нужен одномодовый LR, для 40 км — ER или ZR. Для 80 км и выше используют модули с лазером 1550 нм и чувствительным приёмником.
WDM и CWDM: когда одного волокна мало
Технология WDM (Wavelength Division Multiplexing) позволяет передавать несколько независимых каналов по одному волокну на разных длинах волн. Простейший вариант — двунаправленный WDM, где один модуль передаёт на 1310 нм, а принимает на 1550 нм, а парный модуль делает наоборот. Так по одному волокну идёт полнодуплексный канал. Более сложные системы CWDM и DWDM мультиплексируют до 18 и более каналов, но требуют дополнительных мультиплексоров.
Модули WDM маркируются буквами A и B: пара должна состоять из одного A и одного B. Подключение такого модуля к обычному не сработает. Цена пары WDM обычно ниже, чем двух отдельных одномодовых модулей с двумя волокнами, плюс экономится сам кабель. Поэтому при аренде тёмного волокна или нехватке пар в кабеле WDM — разумный выбор.
Ошибки, которые дорого обходятся
Специалисты, которые уже наступили на грабли, делятся опытом. Покупать модуль без учёта вендорской совместимости — значит с высокой вероятностью получить неработающее железо. Экономить на патч-кордах — получать потери и нестабильную связь. Игнорировать DDM — терять возможность ранней диагностики. Использовать многомодовый патч-корд с одномодовым модулем — получить отражение и ошибки. Ниже перечислены самые частые просчёты, которых можно избежать, если подойти к вопросу системно.
- Несовместимость с оборудованием. Перед заказом уточняйте, для какого производителя кодировать модуль.
- Перепутанные Tx и Rx в патч-корде. Дуплексный кабель должен скрещивать передачу и приём между устройствами.
- Грязные разъёмы. Любое прикосновение к торцу коннектора оставляет жир, который увеличивает затухание.
- Неправильная длина волны. Одномодовый модуль не будет работать с многомодовым волокном на длинной дистанции.
- Игнорирование дальности. Модуль на 10 км не сможет передать сигнал на 20 км без регенерации.
- Установка без проверки DDM. Модули с цифровой диагностикой позволяют прогнозировать деградацию, а без неё вы узнаете о проблеме только когда связь упадёт.
Практика показывает: большинство проблем с SFP модулями возникает не из-за заводского брака, а из-за неверного подбора или небрежной установки. Качественный модуль от проверенного поставщика, правильно закодированный под ваше оборудование и установленный чистыми руками, работает годами без нареканий. Оптика — это та область, где скупость и невнимательность наказываются мгновенно, а разумный подход окупается стабильной сетью.
